Máy đùn ống nhựa PVC, Dây chuyền sản xuất ống nhựa pvc có kiến ​​trúc nhiều lớp Cửa ra đôi

Máy làm ống nhựa PVC nông nghiệp nhiều lớp, Quy trình đùn ống nhựa

Chi tiết nhanh:

1.Máy làm nhựa pvc bao gồm máy đùn trục vít đôi hình nón SJSZ 65X132, khuôn đùn, bể định cỡ chân không, bể nước phun, máy kéo, máy cắt, máy cắt ống.

2.Sản phẩm là ống nhựa pvc, sử dụng nhựa pvc và các vật liệu phụ khác, đường ống được sản xuất bởi dây chuyền máy đùn ống này, đường kính ống có thể là 50-250mm.

Mô tả dây chuyền sản xuất ống PVC:

1.Extruder:

Máy làm ống nhựa pvc này có thiết bị cấp liệu định lượng, phù hợp với lượng đùn ép với lượng cấp liệu, để đảm bảo đường ống đùn ổn định. Chúng tôi sử dụng máy đùn trục vít đôi, phần tiếp liệu có đường kính lớn, do đó, khu vực truyền nhiệt và cắt Vận tốc của vật liệu tương đối lớn, rất tốt cho quá trình hóa dẻo sản phẩm.

Phần đo có đường kính nhỏ, do đó, giảm diện tích truyền nhiệt và vận tốc cắt của chất nóng chảy, để làm cho chất nóng chảy có thể đùn ra ở nhiệt độ thấp.Khi trục vít quay trong thùng, làm dẻo vật liệu hỗn hợp pvc và đẩy nó đến đầu máy, do đó để đạt được độ nén, nấu chảy, trộn đồng nhất, trong quá trình này, nó cũng có thể nhận ra sự xả, tách nước.

Thiết bị cho ăn và thiết bị vít thông qua điều chỉnh tốc độ tần số, nó có thể nhận ra điều chỉnh tốc độ đồng bộ.

2. khuôn công thức:

Phần này là phần quan trọng nhất của quá trình tạo hình ống.

3. bồn nước định cỡ chân không:

Thông qua công ty chúng tôi đã phát triển hệ thống làm mát và định cỡ, bể chứa nước bằng thép không gỉ và bể định cỡ được thiết kế đặc biệt, sau đó thêm hệ thống làm mát phun tái chế, để đảm bảo kích thước và độ tròn của đường ống.Sử dụng hệ thống kiểm soát tốc độ, để đảm bảo sự ổn định của tốc độ bám đường. Két nước chân không có hệ thống điều khiển bằng tay.

4. máy rút:

Áp dụng điều chỉnh tốc độ tần số, sử dụng liên tục và tự động kéo đường ống đã làm lạnh và cứng ra khỏi đầu máy, nó có thể tiết kiệm điện năng.

5. máy cắt:

Được điều khiển bởi công tắc hành trình theo chiều dài yêu cầu, để thực hiện cắt tự động, và trì hoãn trên khung, việc thực hiện dây chuyền sản xuất. vận hành đường ống để duy trì sự đồng bộ, quá trình cắt bằng truyền động điện và khí nén hoàn thành, máy cắt được trang bị thiết bị hút bụi, sẽ cắt các mảnh vụn tạo ra kịp thời hút, và thu hồi.

6. ngăn xếp:

Hành động lật ngược được điều khiển bởi xi lanh thông qua đường dẫn khí.Vật liệu lật ngược được thiết lập với một thiết bị giới hạn.Khi cưa cắt đứt đường ống, đường ống tiếp tục được vận chuyển.Sau khi tải xuống, nó sẽ tự động thiết lập lại sau vài giây và đợi chu kỳ tiếp theo.

Thông số kỹ thuật của máy đùn ống nhựa pvc:

Ứng dụng của dây chuyền đùn ống:

Máy đùn ống luồn dây điện pvc được sử dụng để sản xuất ống luồn dây điện pvc có diamater từ 16 đến 63mm, mềm dẻo, có thể uốn cong ở khía cạnh bảo vệ dây điện.

Dây chuyền sản xuất ống nhựa dòng GF chủ yếu được sử dụng trong sản xuất ống nhựa PVC với nhiều đường kính ống và độ dày thành ống khác nhau trong các lĩnh vực như hệ thống ống nước nông nghiệp và xây dựng. Đặt ống, v.v.

Lợi thế cạnh tranh của máy:

1. Máy đùn ống nhựa pvc này có chất lượng tốt, hiệu suất cao.

2. Biến tần máy chính và biến tần bộ phận cấp liệu đều sử dụng thương hiệu ABB.

3. bộ điều khiển nhiệt độ áp dụng thương hiệu Omron

4. nó có cấp độ tự động hóa cao và dễ vận hành.

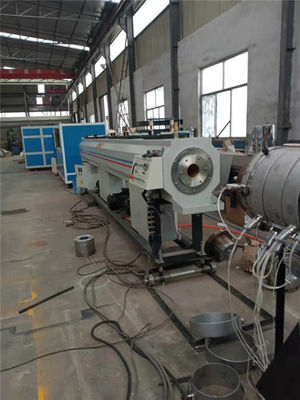

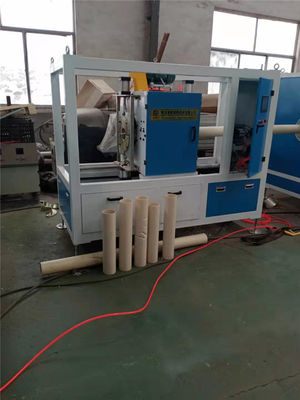

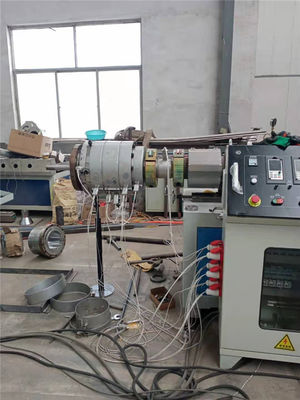

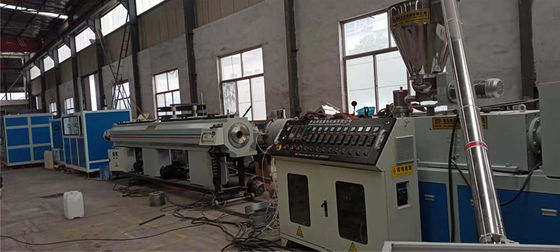

Hình ảnh máy:
